Heathkit GR-78

チョッと毛色の違う短波受信機
ヒースキットのGR-78と言う半導体受信機です。
使い方にチョッと癖があって状態の良い物が中々無いのも事実です。
１００V系か１２V系を入れて使うんだけど中に2次電池が入っていて充電して使うんです。
もうおわかりですね、充電しないと100Vだと動作しないんです

2次電池が必ずお漏らししてて錆びだらけ何だけど。。。。メイン基盤まで波及していることも度々

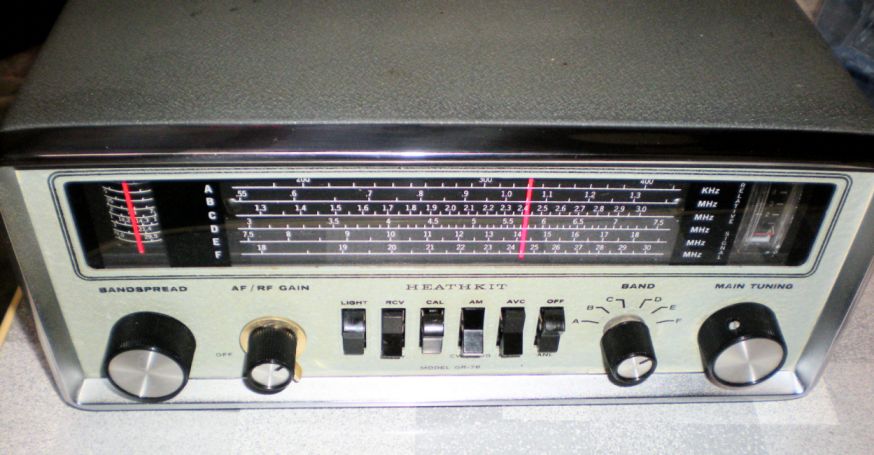

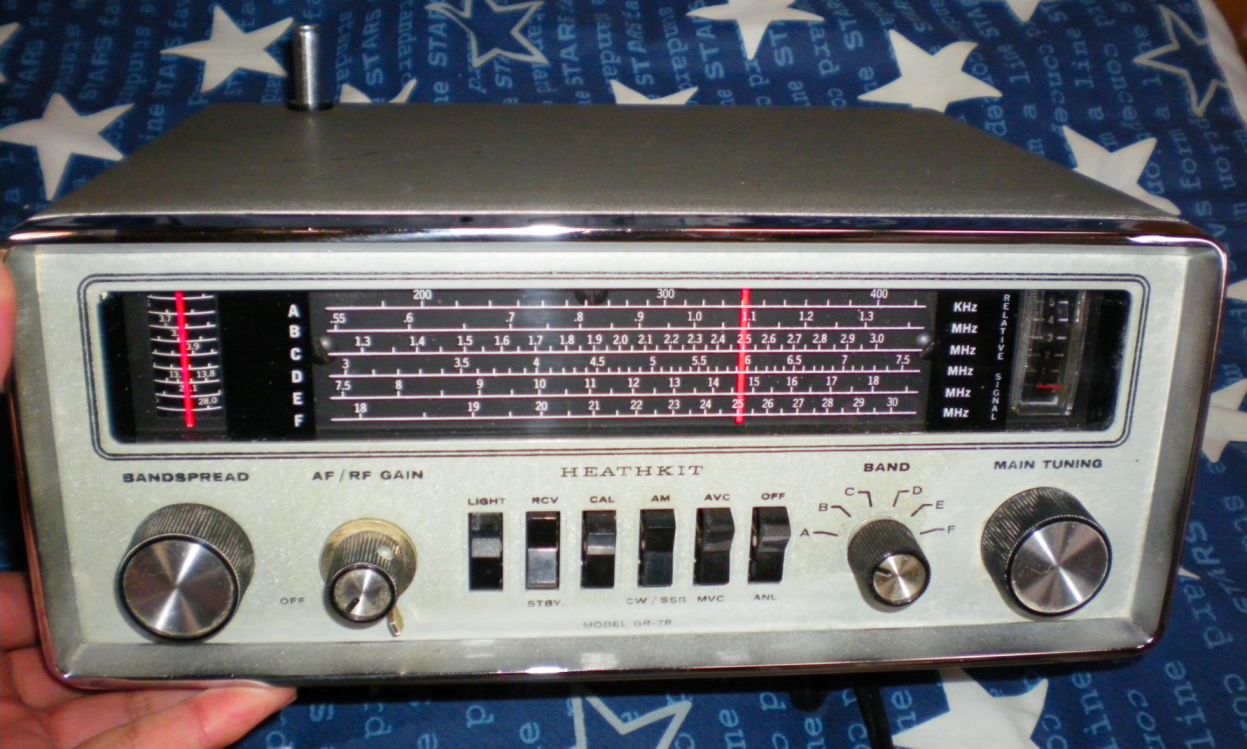

でも格好良いでしょ。
LWバンドも付いています。
シーソースイッチみたいだけど中はスライドスイッチチョッと堅いしBFOスイッチが
何か変です、接点復活剤を少し吹いてグリスアップも兼ねちゃいます。

匂いも景色も悪くない

あれれっ！　電池が入ってないです？？

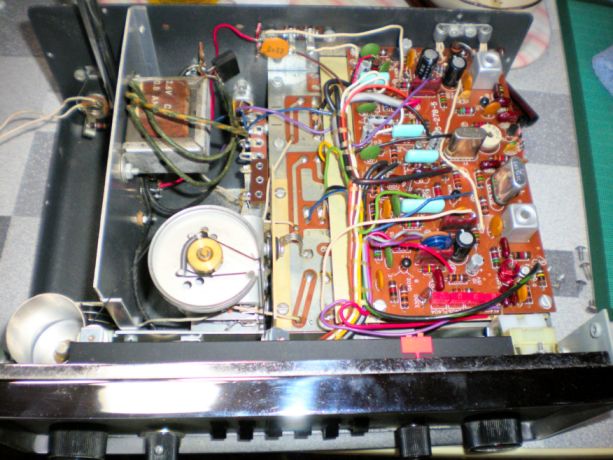

軽く回路を追うと定電圧回路を構築してますこんな回路無いはずなんだけど？？
オプションで有ったのか？　電池が入るところにトランスと仕切り板とヒートシンクを
兼ねたアルミ板にはレギュレターパワトラが付いています。
だから中綺麗なんだなぁ〜

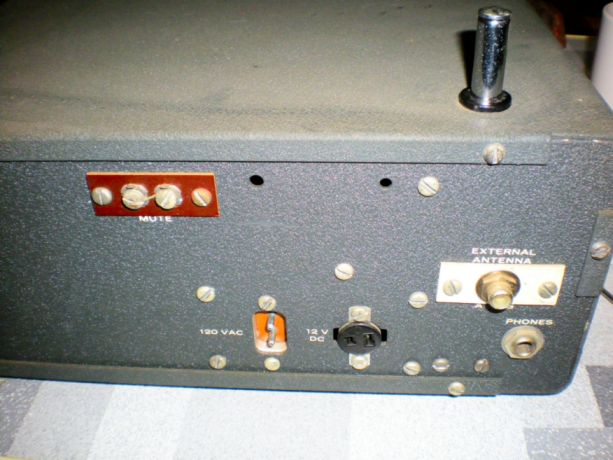

後ろもまぁまぁ綺麗です。
講釈は得意な人に任せておいて電源投入・・するもウンともスンとも言わない
何となく息吹は感じるなぁ〜シーソースライドスイッチパチパチするとパイロットランプが点灯
でも全く音は無し。。。平滑回路がパンクしてれば何かしかの音はする？
まだまだテスターは使いません、十分想像予想をします。

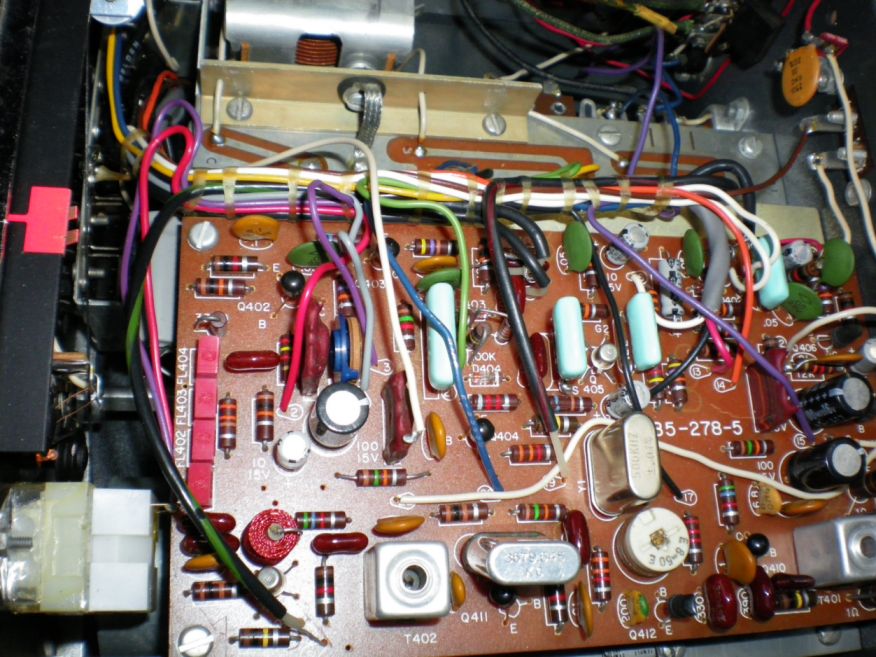

基盤の景色、電源まわりの景色から動作している気がしてしょうがないんだね。

ホーンジャックの接触が悪く音が出ないと決めつけてジャックを磨くも音は無し。
まだテスター使いませんよ。スピーカーってこんな使い方してれば一生使えるけど
まぁいいかぁ、線を引き抜いてヘッドホンに付けると普通に受信していました。
だ円スピーカーの断線とスライドスイッチの接触が主な不良点かな。
ロッドアンテナで感度良く聞こえます。

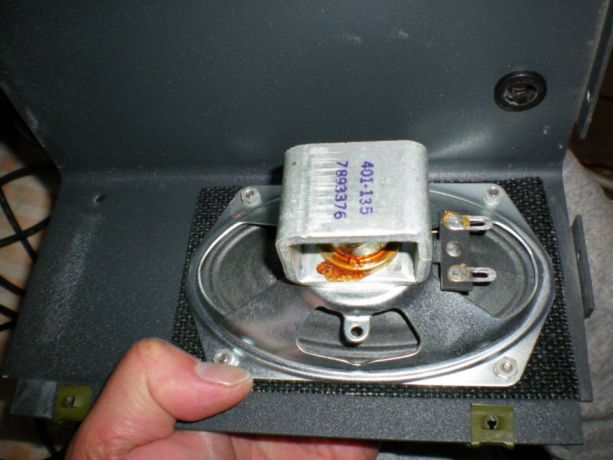

最後にテスターでだ円スピーカーの導通を計ると断線でした。
当時使っていたオーナーが１００Vでも動作するようにオプションか自作か？で改造していた
お陰で何とも肩すかしな普通に動作する受信機になっちゃいました。
糸かけ外してスライドスイッチのメンテと電源まわりの部品交換でもしようと思います。
断線スピーカーもジャンク箱に入っている高効率のスピーカーに交換しようと思います。
フライホイール効果でメインダイヤルも凄く良い感じ。
画像も更に増える予定です、今後どうなる！！

ネジピッチに穴を開けて。。。わっ！チョッと大きすぎました、却下
さぁ〜どうしようかなぁ〜

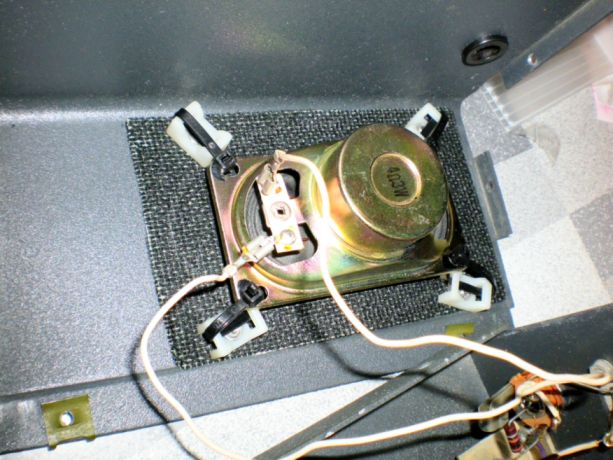

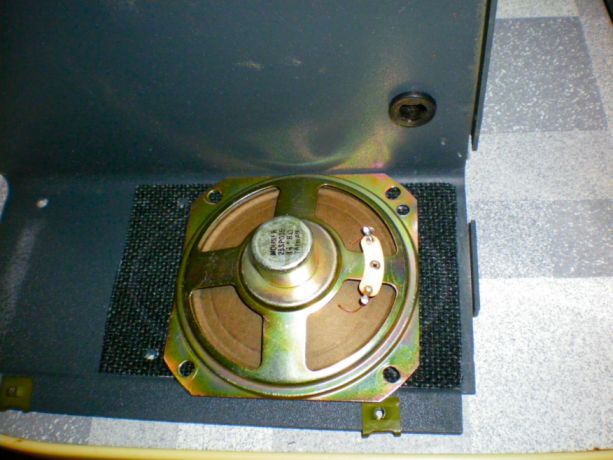

コレで行きましょう、小さいけど4オーム２Ｗ有るし効率よさそう

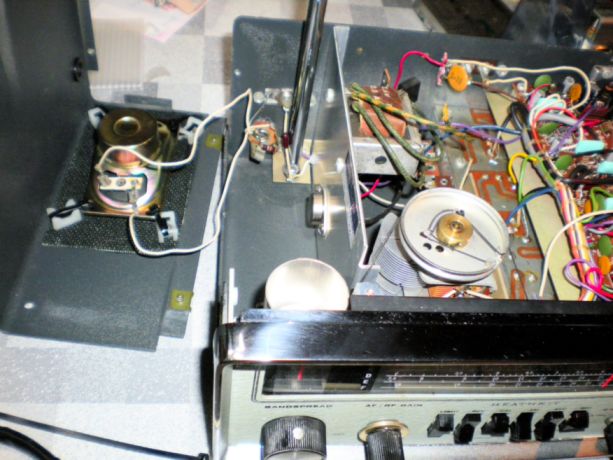

今ある穴をそのまま利用してしっかり付いてます。
白い樹脂はイギリス製の結束バンド止め具です。

格好良いなぁ〜

セルフリターンスイッチで照明ランプも動作します。

内蔵のロッドアンテナもダメージ無く感度も凄く良い！

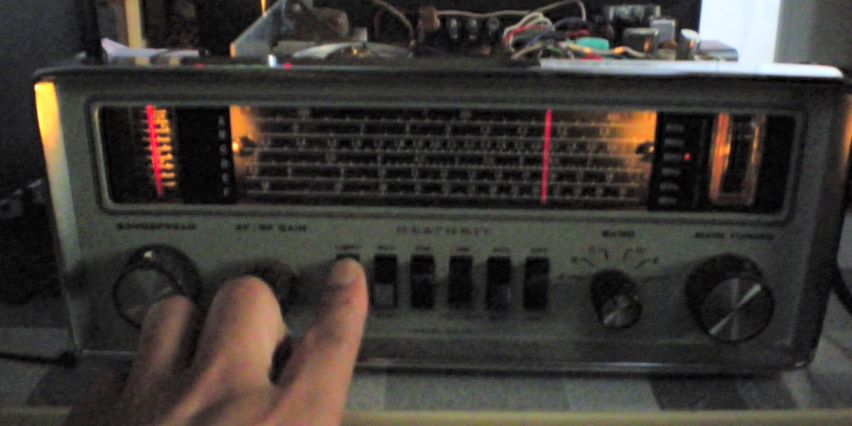

電源スイッチ入れると直ぐ動作する・半導体受信機だから当然ですね。

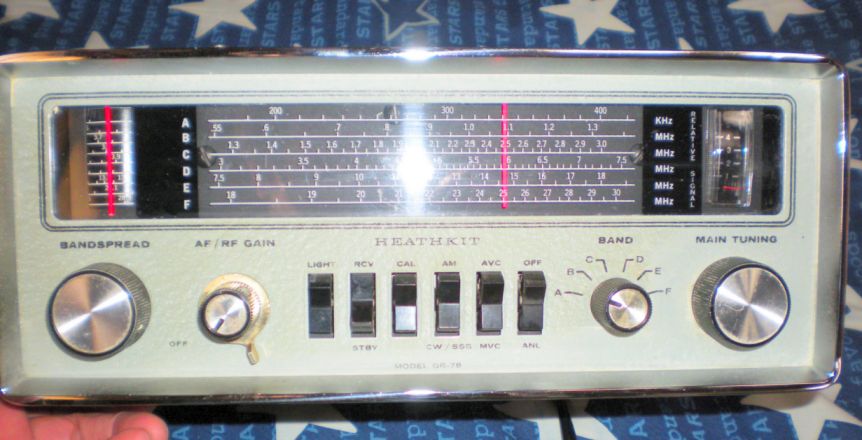

BCL,SWLに遊べるビンテージ受信機

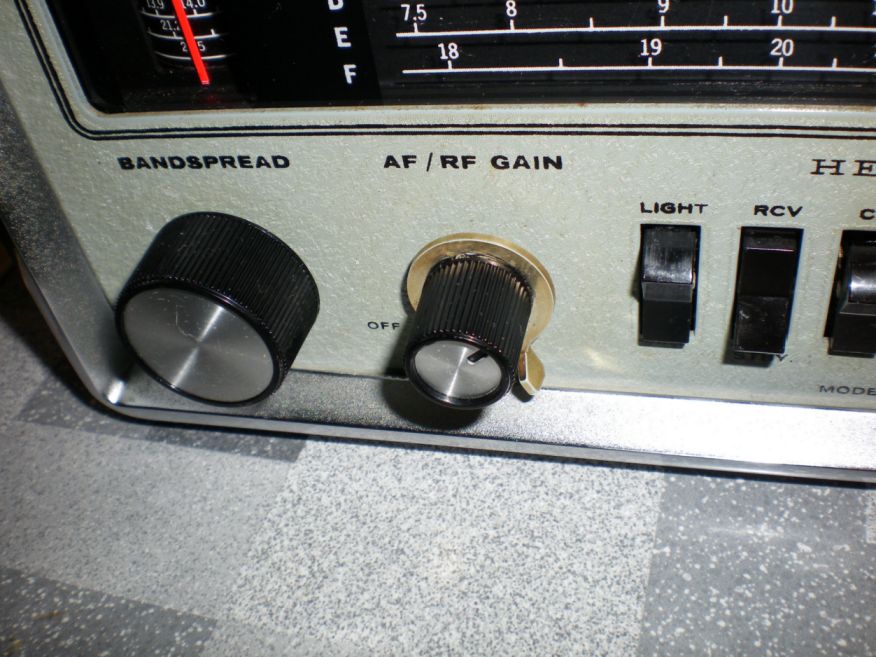

ツマミを雑巾でふいたら綺麗になっちゃいました。

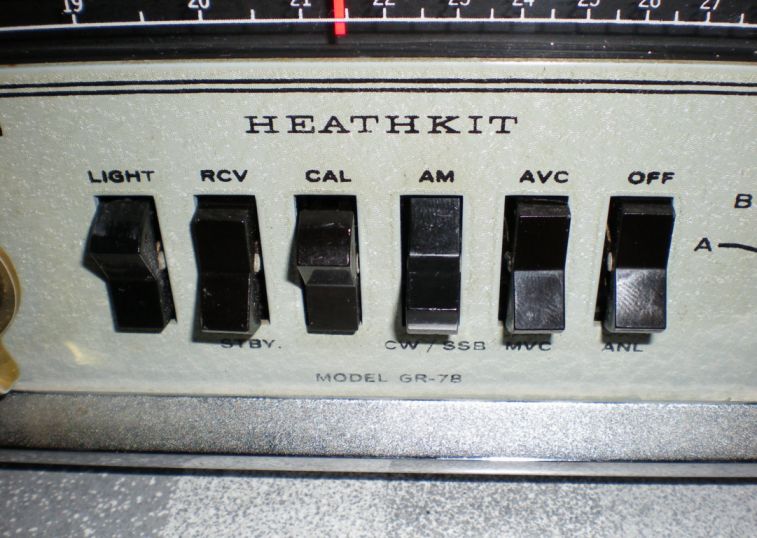

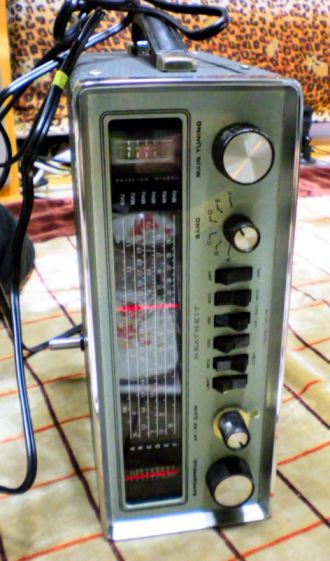

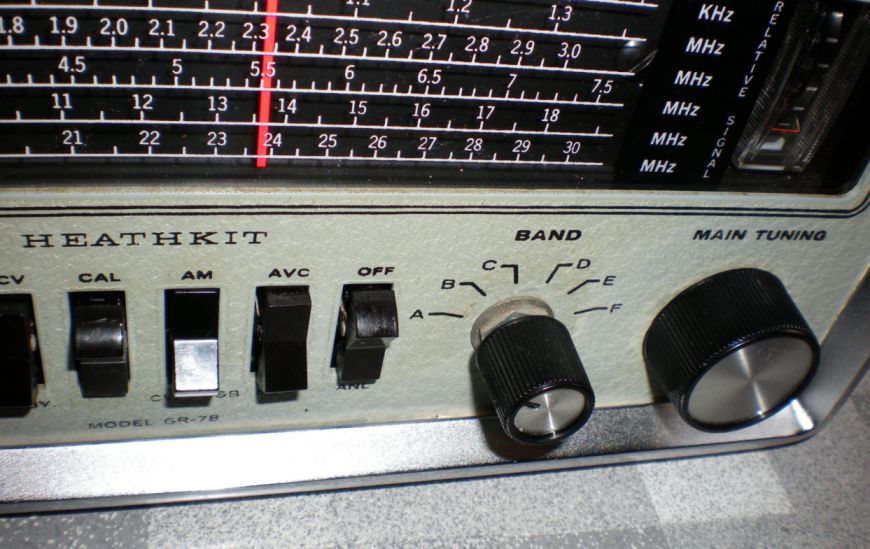

シーソースイッチに見えるけど後ろはスライドスイッチなんです。
スライドスイッチをシーソーのテコでスライドさせてます。
AM-SSBのスイッチのテコが片方少し折れているようで他のシーソーより深く
押す事になるけど動作しています、ＢＦＯの効きも良い感じです。
ANLやＡＧＣも効きが良い

快適に感度良く鳴ってる・・退屈モード

格好良い！！

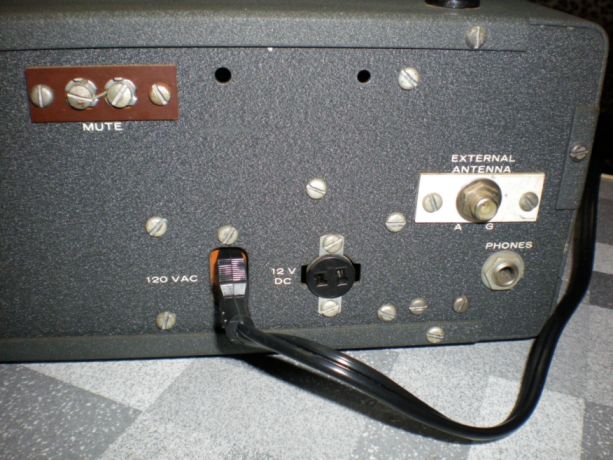

貴重な専用ケーブルも綺麗で問題なし
シルンキーアンテナ付けたら感度も更に良くなりました。
普段短波放送とか聴くだけならロッドアンテナでも十分です。

Principle Superhet, double/triple conversion; IF-Freq. 455/4034 kHz
Wave bands Broadcast, Long Wave and more than two Short Wave bands.
Power type and voltage Line / Storage batteries (perhaps also batteries)
/ 110; 220 / 9 Volt
Loudspeaker/pwr.out Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
/ 0.3 W / O 8 cm = 3.1 inch
Dimensions (WHD) 287 x 156 x 215 mm / 11.3 x 6.1 x 8.5 inch
Notes Heathkit Communications-Receiver GR-78.
Frequency range: 200〜400 kHz, 550〜1300 kHz, 1.3〜3.0 MHz, 3.0〜7.5 MHz,
7.5〜18 MHz, 18〜30 MHz; Modes: AM, CW, SSB (BFO)
built in 9-V-NiCad-Battery; external power supply 12〜15 VDC possible.


迷走は更に続く・・・To be continued
